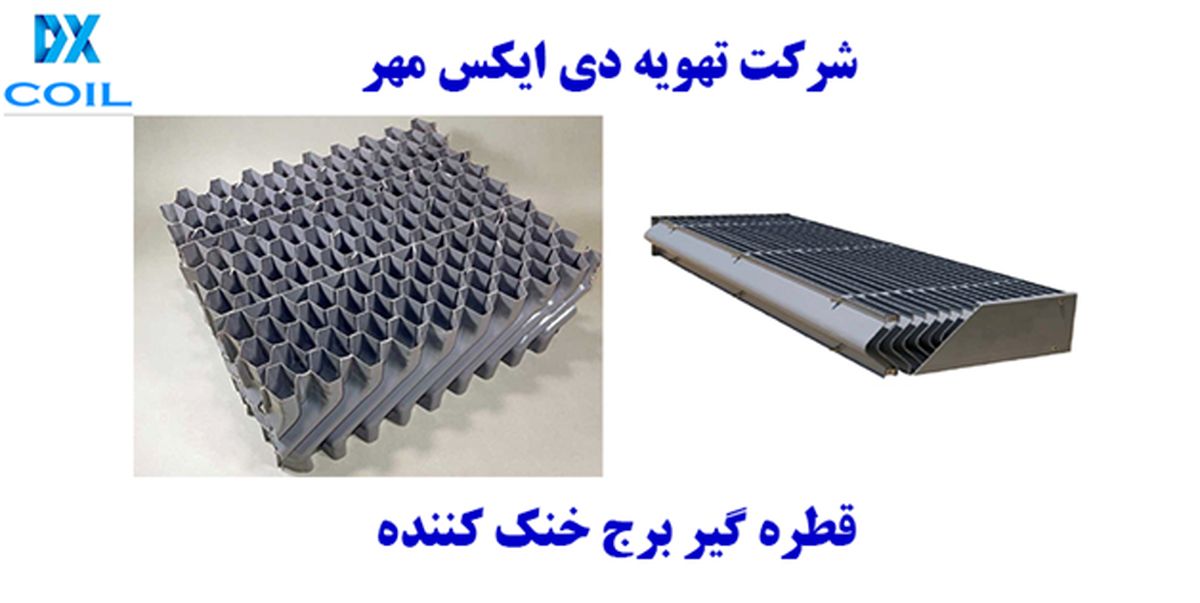

قطره گیر برج خنک کننده (Elminator) یکی دیگر از قطعات اصلی سیستم خنک کننده میباشد و الیمیناتور یا قطره گیر مانع پرتاب قطرات آب به بیرون برج میگردد. قطرههای سیال جبرانی بعلت مکش فن محوری یا آکسیال همراه با جریان هوای خروجی به سمت بالا پرتاب میشوند. پرت شدن قطرات ریز آب طی مرور زمان روی قطعاتی مثل الکتروموتور و پروانه سبب رسوب شده که این امر خوردگی و پوسیدگی اجزای نام برده را همراه دارد. با نصب انواع المیناتور درون کولینگ تاور فایبرگلاس از هدر رفت یا پرتاب بی رویه قطرات سیال جلوگیری میشود که این امر کاهش هزینههای مصرف آب و خراب نشدن زود هنگام قطعات سازنده دستگاه را دنبال خواهد داشت. توجه گردد بهتر بوده که قطره گیر برج خنک کننده جهت انجام وظیفه خود بطور استاندارد در قسمت بالایی پاشندهها و بخش ابتدایی فن استک نصب شود.
عملکرد قطره گیر برج خنک کننده
مکانیزم کاری انواع قطره برگردانها درون یک سیستم خنک کننده مانند برج بسیار آسان و قابل فهم است. عملکرد چکه گیر در راستای جلوگیری از پرت شدن قطرات کوچک آب به بخش بالای پروانه مکنده میباشد. قطره گیر برجهای مخروطی و مکعبی ساختاری منحصر به فرد مشابه تابع لر یا x3 داراست. قطراتی که توسط قسمت فوقانی نازل یا افشانک تجهیز خنک کننده حرکت کرده در بخش ابتدایی فن دسک با الیمیناتور برج برخورد مینمایند سپس به طرف پایین ریزش میکنند.
پارامترهای موثر بر راندمان قطره گیر برج خنک کننده
مقدار پرتاب قطرههای سیال بسوی بالا یا پروانه به طراحی برج و سرعت هوای عبوری وابسته است. یعنی میزان هدر رفت سیال درون سیستم خنک کننده حدود 2 درصد میباشد که جهت ذخیره آن وجود قطره گیر ضرورت دارد. افزایش راندمان کاری انواع الیمیناتور کولینگ تاور وابسته به انجام صحیح پارامترهای ذیل خواهد بود :
- سرعت ثابت هوا و مدل قطره برگردان
- تعداد لایههای سازنده قطره گیر
- نحوه مونتاژ المانهای چکه گیر
- محل و روش نصب المیناتور
- استراکچر برج خنک کننده فایبرگلاس
انواع قطره گیر برج خنک کننده

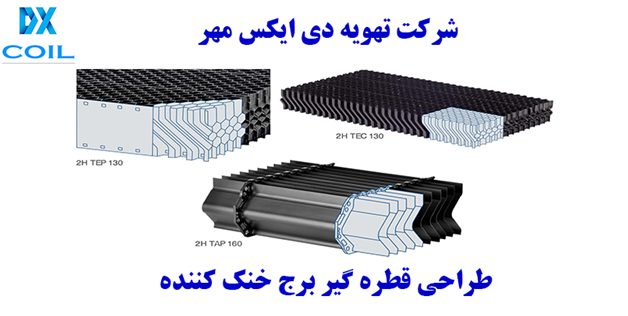

چکه گیرهای کولینگ تاور منطبق بر استانداردهای روز در انواع لانه زنبوری (سلولی) و تیغه ای قابلیت طراحی دارند. قطره برگردانهای لانه زنبوری بنحوی طراحی شده که هر کدام از سلولهایش شکل سینوسی داشته و مسیر عبور جریان هوا را تغییر میدهند. همچنین علاوه بر ایجاد فشار محدود، قطرات سیال را روی دیواره سلول گیر انداخته و از خروج آنها همراه جریان هوا ممانعت میکنند. ولیکن در انواع قطره گیر تیغه ای، مجموعه پروفیلهای سینوسی توسط گیرههای محافظت کننده بهم دیگر اتصال مییابند. اینگونه ماژورهای ایجاد شده در قطره گیر برج خنک کننده فایبرگلاس مدل تیغهای با تغییر مسیر جریان، سبب حذف بیشتر قطرههای آب از هوا میشوند. این عمل بدون مصرف بالای انرژی و افت جریان صورت میپذیرد.
مزایای نصب قطره گیر برج خنک کننده
مهمترین مزایای نصب چکه گیر درون یک دستگاه کولینگ تاور مکعبی یا مخروطی به شرح ذیر میباشد :
- جلوگیری از رسوب و خوردگی بخش قطعات هوادهی : المیناتور از نشست و رسوب قطرات سیال از قسمت پایینی برج به بخش فن و اجزای هوادهی جلوگیری میکند فلذا طول عمر اینگونه قطعات افزایش مییابد.
- کاهش مقدار مصرف آب سیستم خنک کننده : قطره گیر وظیفه بازگشت دادن ذرات آب مکش شده به طرف فن محوری را عهده دار است. فلذا چون سر راه هوای اشباع خروجی از قسمت تنوره پروانه جای داده شده بطور مستقیم در تماس با هوای اشباع و بخارات معلق داخل هوا قرار میگیرد. پس چکه گیر بنحو غیر مستقیم باعث میعان بخارات سیال موجود در هوای اشباع خارجی میگردد. جلوگیری از پرتاب قطرههای آب همینطور میعان بخارات هوای اشباع خروجی برج پایین آمدن مصرف آب را بنحو کاملا استاندارد همراه دارد.
- مانع افزایش تراکم مه قسمت فوقانی برج در فصول گرم میشود : در فصل تابستان بعلت حجم بالای تبخیر آب و تشکیل تراکم زیاد بخارات خروجی هوا درون بخش خروجی هوای فن استک تجهیز خنک کننده، قطعه قطره گیر به کمتر شدن تراکم بخار در بالای کولینگ تاور کمک بسیاری میکند. توجه گردد عمل کاهش تراکم بخار بالا رفتن عمر قطعاتی نظیر الکتروموتور، فن و... را همراه خود دارد.
- مانع ورود گرد و غبار به داخل دستگاه میگردد.
- فضای پیرامون برج خیس نخواهد شد.
سازنده قطره گیر کولینگ تاور
شرکت تهویه دی ایکس مهر سازنده انواع قطره گیر برج خنک کننده و دیگر قطعات تشکیل دهنده کولینگ تاورها میباشد. الیمیناتورهای ساخت گروه کارخانجات تهویه dx مهر از مزایای ذیل برخوردار است.
- قیمت مناسب : بهای خرید اینگونه قطعات بر اساس نوع، جنس، ضخامت ورقهها، وزن، قیمت روز متریال اولیه برآورد میشود.
- ضمانت نامه : چکه گیرهای لانه زنبوری و تیغه ای ساخت این شرکت دارای 12 ماه گارانتی کتبی طلایی میباشد.
- مقاومت : برابر اشعه خورشید، رسوب، خوردگی، زنگ زدگی مقاومت بالایی داشته فلذا طول عمر مفید آن زیاد خواهد بود.
- عدم دفرمه شدن : در دماهای کاری بالا تغییر شکل نمیدهد زیرا با بهترین متریال طراحی و تولید شده است.
